H型鋼、工字鋼、槽鋼、角鋼數控切割機

----切斷、切圓、切方、相貫線搭接口

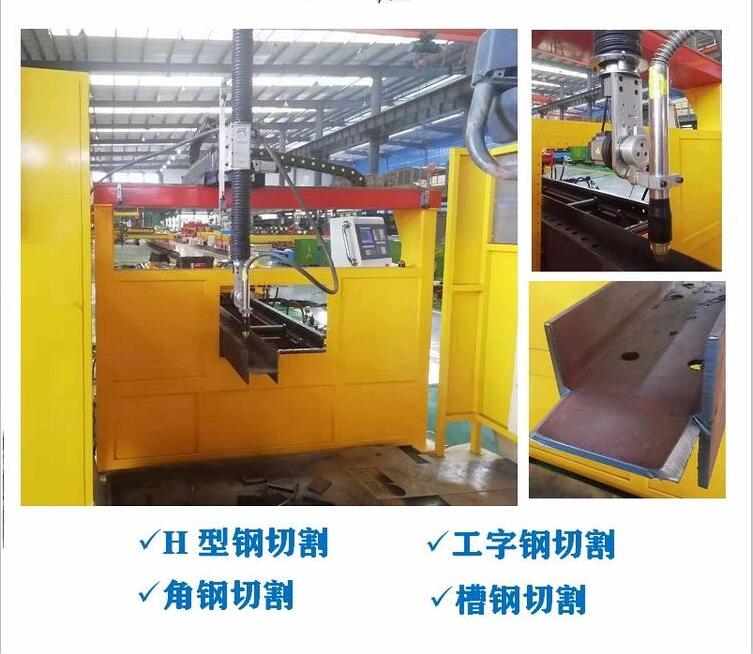

一、h型鋼切割機產品介紹

    H型鋼開料機是專門用于H型鋼切割、下料的高速自動化切割設備，該設備主要由機身、機械臂、控制系統、油缸、等離子切割系統，伺服電機等組成；本設備采用了我司自主開發的控制器，按鈕和觸摸屏聯合控制，通過伺服電機驅動四坐標五軸連動，自動液壓夾緊下料，利用機械臂可進行各種復雜的空間運動。根據用戶要求，可開發出多種切割功能，在鋼材上切割任何復雜的異形圖形，切割，榫位，鎖孔一次成型，切割的鋼材無變形，誤差小，所有過程自動化操作，尤其適合角鋼，槽鋼和工字鋼開料。

二、h型鋼切割機性能技術參數

三、我公司設備主要特點：

1、系統帶圖庫，只需給出相應參數，即可實現對各種型鋼及各種圖形的切割；

2、移動送料用油缸夾緊，比其他廠家用氣缸夾緊方式夾緊力更大，適合重型H型鋼和更大規格型材切割；

3、擺動軸采用諧波減速機，更穩定，不抖動；

4、升降桿粗大，剛性好；

5、送料臺采用24KG導軌雙邊日本松下伺服驅動，不論送料長短一次性送料到位，提高送料效率，保證送料的精度。

◆用途：數控型鋼切割機模塊組包括（切割單元、輥輪架、送進小車和小車軌道、成品工件接料臺）通過各傳輸輥道輸送到切割站，由切割站對h型鋼、工字鋼、槽鋼、角鋼任意相貫搭接形式，實現相貫口型及開孔的熱切割加工設備。

◆機床長度尺寸：整個切割機組的總長度為28000mm，其中切割站的長2000mm，送料輸送輥道為14000mm，保證接受被切原材料12000mm。

◆適用工件材料：碳素結構鋼，不銹鋼。
